일반기계기사 실기 - 기계설계 벨트 (V벨트) 공식 정리

일반기계기사 실기 - 기계재료 벨트 (V벨트) 공식 정리

v벨트, v벨트 전체전달동력, v벨트 가닥 수, v벨트 상당마찰계수



*11년도부터 19년도까지 풀고 직접 정리했습니다.*



*공식정리입니다. 자세한 설명이 있는 글이 아닙니다.*



gallery-k.tistory.com/113?category=920242

일반기계기사 실기 - 기계재료 벨트 (평벨트)공식 정리

평벨트 글 보고오세여ㅎㅎ

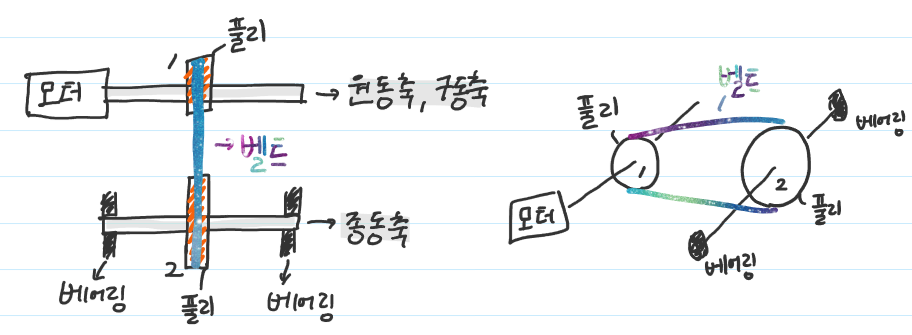

[벨트 형태]

v벨트는 평벨트와 구조가 같습니다.

평벨트와 v벨트의 차이점은 풀리입니다.

평벨트는 매끈한 표면에 벨트가 걸려있습니다.

https://kor.mentorbizlist.com/3932933-v-belt-transfer-calculation-application-v-belts

왼쪽이 평벨트고, 오른쪽이 가닥 수가 3개인 (z=3) v벨트입니다.

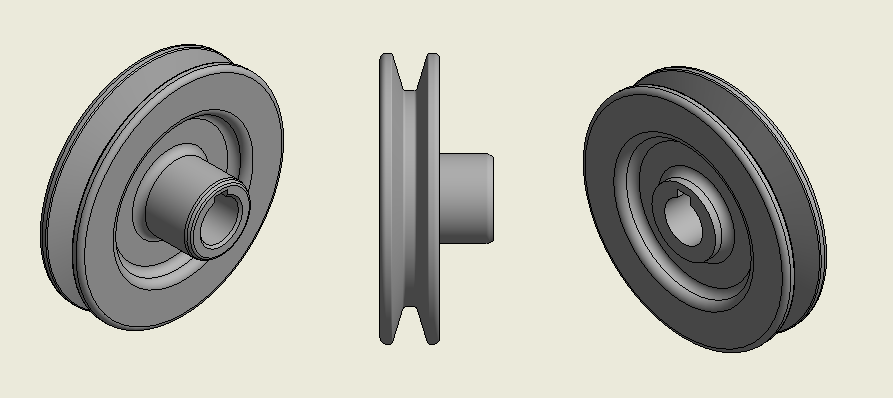

이거는 방금 제가 인벤터로 설계한 v벨트 풀리 입니다. (가닥수 1개, z=1)문제에서는 이렇게 홈이 하나만 파여있습니다.

이 v벨트 풀리의 홈 사이에 벨트가 끼워집니다.

여기 사이가 홈각입니다. (문제에서는 홈각이 주어지기 때문에 2를 꼭 나눠줘야 합니다.)





[v벨트]

평벨트의 평행걸기와 똑같이 생겼습니다.







1. 접촉각 (13년1회, 16년1회, 16년4회, 17년1회)

접촉각도 평벨트의 평행걸기와 같습니다.







2. 벨트길이 (13년1회, 18년1회)

벨트길이도 평벨트의 평행걸기와 같습니다.





3. 장력

무려 장력까지 똑같습니다...



평벨트와 v벨트의 차이점은, 바로 마찰계수입니다.

v벨트는 상당마찰계수로 문제를 풀어야 합니다.







일단 동력부터 보겠습니다.

ㄱ. 전달동력 (13년1회, 14년4회, 15년2회, 16년1회, 16년4회, 17년1회, 18년1회)

장력비의 마찰계수가 상당마찰계수로 바뀌었습니다.

위 아래의 동력 H에 붙어있는 기호가 다른 이유는...

- 유효장력이 따로 주어질 때 전달동력 (18년1회), (14년4회, 15년2회, 17년1회)

18년도 1회 문제에서 유효장력을 통해 구한 전체 전달동력을 대입하는 문제가 나왔습니다.

그 외의 년도에서는 단순히 전체 전달동력을 구하는 문제가 나왔기 때문에, 그냥 암기해서는 틀리는 문제였습니다.





ㄴ. 상당마찰계수

아까 위에서 나온 홈각입니다. (나사에서 삼각, 사다리꼴 나사의 상당마찰계수와 같습니다.)



다른 장력들은 평벨트와 같습니다.

ㄷ. 부가장력

ㄹ. 긴장측 장력

ㅁ. 이완측 장력

ㅂ. 유효장력

ㅅ. 장력비

장력비에는 그냥 마찰계수가 아닌, 상당마찰계수를 적용해줘야 합니다.
