냉동공학 - 코일의 대향류, 평행류, 산술평균온도차, 대수평균온도차

공조냉동 - 코일의 대향류, 평행류, 산술평균온도차, 대수평균온도차





대향류와 평행류

응축기 근처를 지나는 냉각수 코일이 있다고 가정해봅니다.



대항류는

전달 열량이 냉각수 코일열량과 반대의 흐름으로 흐릅니다.

그래프로 그리면 온도는 평행하게 됩니다.



평행류는

전달 열량이 냉각수 코일열량과 같은 흐름으로 흐릅니다.

그래프로 그리면 좁아지는 모양이 나옵니다.





온도차 구하기

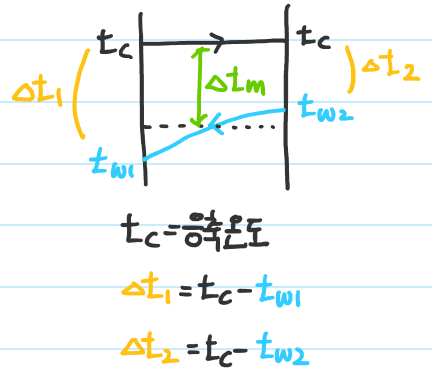

보통 응축온도는 일정하기 때문에 이러한 그래프가 나옵니다.

이 그래프를 그려서 전달열량의 온도차 tm을 구하게 됩니다.



구하는 방법에는 산술평균온도차와 대수평균온도차가 있습니다.

1. 산술평균온도차

문제에서 산술평균온도차를 사용하여 구하시오

라는 말이 나오면 이 공식을 사용해야 합니다.

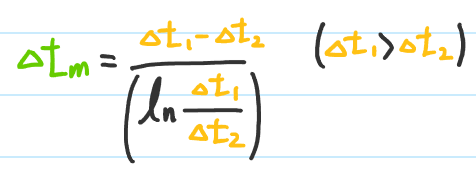

2. 대수평균온도차

문제에서 어떠한 조건도 나오지 않았을 때 이 공식을 사용해야 합니다.

로그가 있기 때문에 t1은 꼭 t2보다 커야 합니다.







총 열량



냉각수 코일과 외부는 열통과율 K로 열교환이 되면서 ,

전달열량과 냉각수 코일열량이 같은 값을 갖게 됩니다.

이렇게 열평형식을 세워서 문제를 풀어주면 됩니다.

코일의 열수 N과 습윤면계수Cw는 문제에서 주어지지 않으면 무시합니다.



습윤면계수는, 냉각수에 생기는 물입니다.

보통 습기가 생기면 열교환이 더 잘되기 때문에 곱해줍니다.



코일의 열수는 문제에서 보통 숫자로 알려줍니다.

코일이 많을 수록 열교환이 더 잘되기 때문에 곱해줍니다.
