습공기선도 읽는 건 필기시험에서도 나오고, 실기시험에서도 나옵니다.

잘 알아두셔야 합니다.

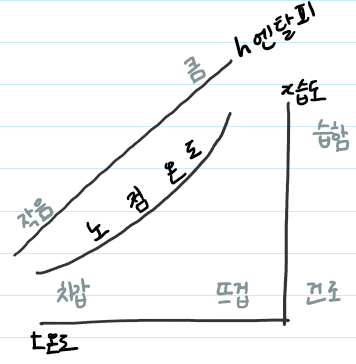

먼저 습공기선도부터 보겠습니다.
대충 이렇게 생겼습니다.
온도t와 습도x, 엔탈피h만 보면 됩니다.
다 오른쪽으로 갈수록 커집니다.



G는 공기 순환량입니다. [kg/h] [kg/s]입니다.

r은 공기 비중량입니다. 1.2kg/m^3입니다.

Q는 공기 유량입니다. [m^3/h]입니다.

G=rQ입니다.

(Cp는 공기 정압비열입니다. 1.01kJ/kgk입니다.)





1. 가열

가열할 때 입니다.
가열을 현열입니다.
온도만 변합니다.
습도는 안변합니다.

Heating Coil이여서 HC로 씁니다.





2. 가습

가습할 때 입니다.
가습은 잠열입니다.
습도만 변합니다.
온도는 안변합니다.

잠열에서는 가습량 L을 구해야 합니다.





3. 가열과 가습

가열과 가습을 같이할 때 입니다.
가열을 할 때는 온도만 변하기 때문에
별도로 가습을 해줍니다.
현열(가열)과 잠열(가습)이 같이 있습니다. (전열입니다.)



SHF는 현열비입니다. 전열분에 현열입니다.





4. 냉각

마지막 냉각입니다.

냉각은 전열입니다.
현열과 잠열이 같이 있습니다.

온도도 변하고 습도도 변합니다.



Cooling Coil이여서 CC로 씁니다.
