[정처기 필기/실기] 요구사항 분석_UML 구성요소(7)



UML

• 개발 시 의사소통이 원할하게 이루어지도록 표준화
• 객체지향 모델링 언어
• 😊럼바우 객체지향 분석기법
  • 😊객체다이어그램
  • 😊행위다이어그램
• 기능적 모델은 사용자 측면에서 본 시스템 기능이며 UML에서는 UseCase Diagram을 사용







UML구성요소

• 사물 (Things)
• 관계 (Relationships)
• 다이어그램 (Diagram)





---



사물  (Things)

- 다이어그램 안에서 관계가 형성될 수 있는 대상들

구조 사물 Structural Things	개념, 물리
행동 사물 Behavioral Things	시간, 공간
그룹 사물 Grouping Things	요소들을 그룹화
주해 사물 Annotation Things	+a 설명들, 제약조건









관계 (Relationships)

- 사물과 사물 사이의 연관성 표현

(시험 영어로 출제)

연관관계 Association	- 2개 이상의 사물이 서로 관련되어있음
집합관계 Aggregation	-  하나의 사물이 다른 사물에 포함되어 있음

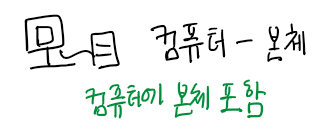

포함관계 Composition	-  포함하는 사물의 변화가 포함되는 사물에게 영향을 미침
일반화관계 Generalization	-  하나의 사물이 다른 사물에 비해 더 일반적인지 구체적인지 표현
의존관계 Dependency	-  사물 사이에 서로 연관은 있지만 필요에 의해 서로에게 영향을 주는 짧은 시간 동안만 연관을 유지하는 단계
실체화단계 Realization	-  한 객체가 다른 객체에게 오퍼레이션을 수행하도록 지정 -  사물이 할 수 있거나 해야 하는 기능 (오퍼레이션, 인터페이스)







다이어그램 (Diagram)

- 사물과 관계를 도형으로 표현

구조 다이어그램 정적 모델링 - 😊객체,속성,연관관계, 오퍼레이션의 시스템 구조	행위 다이어그램 동적 모델링 - 😊시스템의 내부 동작
클래스 다이어그램	유스케이스 다이어그램
객체 다이어그램 (럼바우 객체지향 분석 기법에서 객체 모델링에 활용)	순차(시퀀스) 다이어그램 (객체들이 주고받는 메시지 표현)
컴포넌트 다이어그램	상태 다이어그램 (자신이 속한 클래스의 상태 변화 혹은 다른 객체와의 상호작용에 따라 상태가 어떻게 변화하는지 표현)
배치 다이어그램	활동 다이어그램
복합체 구조 다이어그램	상호작용 개요 다이어그램
패키지 다이어그램	타이밍 다이어그램
	커뮤니케이션 다이어그램





---





스테레오타입

• UML에서 표현하는 기본 기능외에 추가적인 기능을 표현하기 위해 사용
• 😊겹화살표 사이에 표현할 형태 기술 <<>>







출처 및 참고: 시나공 정보처리기사 필기/실기
