기계재료, 열역학, 공조냉동 공부를 하다보면

표에서 수치를 찾아 문제를 풀어야 하는 경우가 나옵니다.



gallery-k.tistory.com/96

일반기계기사 실기 - 구름 베어링, 보간법 공식 정리







기계재료에서는

전위스퍼기어에서 물림압력각을 구할 때나,

구름베어링에서 Y 값을 구할 때 보간법을 사용합니다.





NO. 6210 내륜회전 단열 깊은 홈 볼 베어링

레이디얼 하중이 2940N이고, 스러스트 하중 980N이 작용하고, 150rpm으로 회전한다.

기본 정정격하중C0=20678N, 기본 동정격하중C=26950N이다.

이때 등가 레이디얼 베어링 하중을 보간법으로 구해보겠습니다.

등가 레이디얼 베어링 하중 공식입니다.

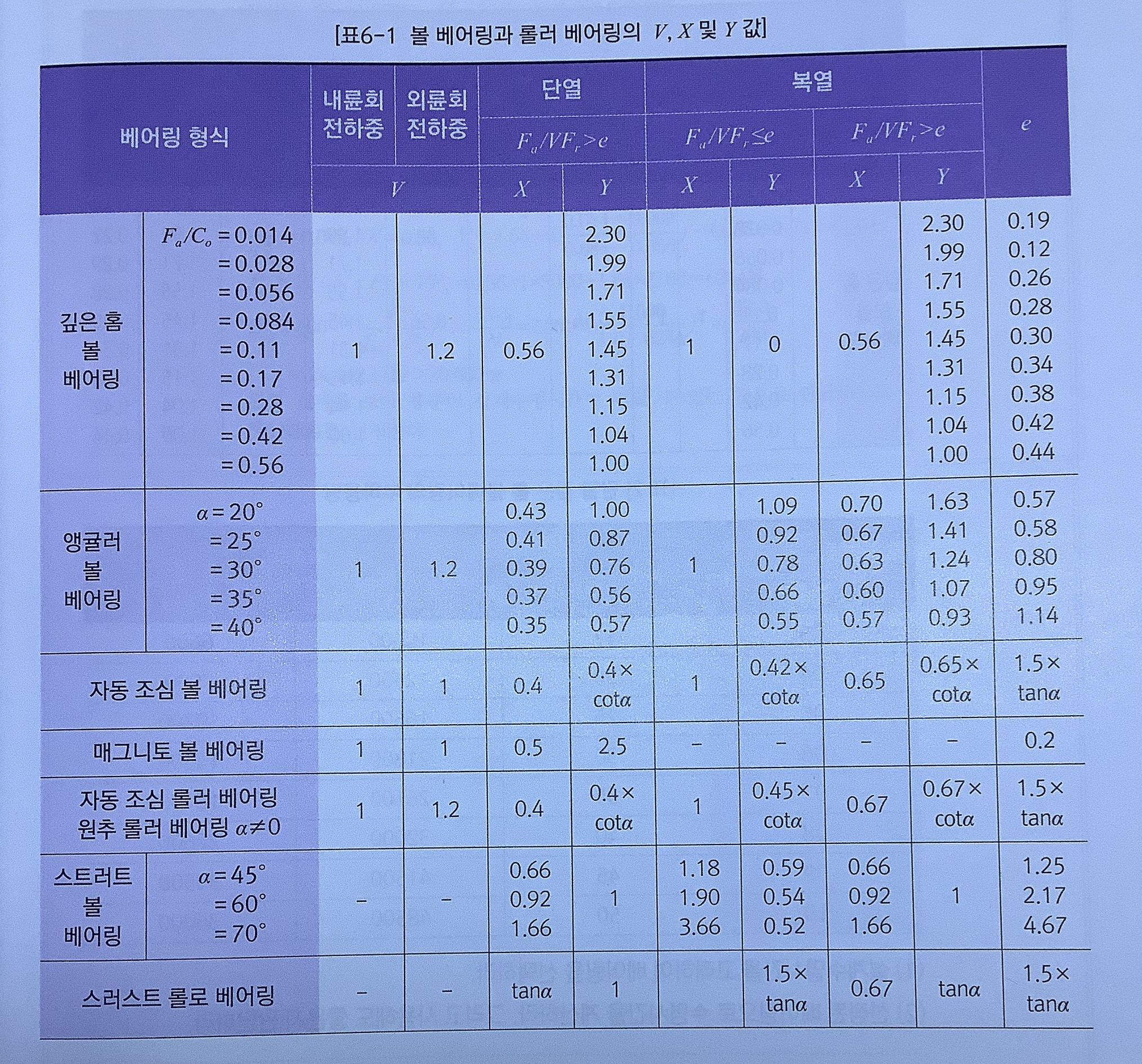

위의 표를 보면, X=0.56, V=1인걸 알 수 있습니다.

Y만 구하면 되는데, Fa/C0을 나눈 값으로 구해보겠습니다.

그런데, 0.047이라는 값은 표에 없습니다.

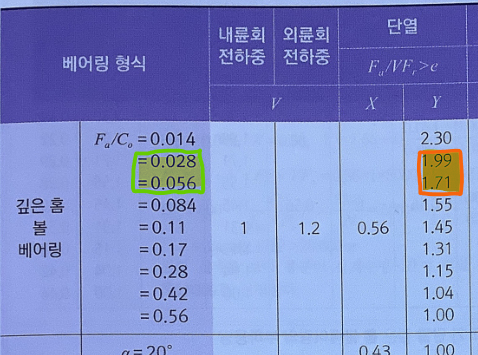

표에 색칠한 0.028과, 0.056의 사이값이죠

이때 보간법을 사용합니다.

Y값은 1.8이네요







*전에 게시물에서는

이렇게 적어놨었는데, 값은 똑같이 나옵니다.

구해야하는 Y앞에 -부호가 붙어있으면 까다롭기 때문에 이 방법보다는 위의 방법이 더 좋습니다.
