일반기계기사 실기 - 기계설계 구름 베어링, 보간법 공식 정리

일반기계기사 실기 - 구름 베어링 공식 정리

구름 베어링 호칭번호, 하중계수, 한계속도계수, 베어링수명시간, 등가하중, 레이디얼, 스러스트, 평균등가하중, 보간법



*11년도부터 19년도까지 풀고 직접 정리했습니다.*



*공식정리입니다. 자세한 설명이 있는 글이 아닙니다.*



구름 베어링은  표가 안나온다면 개꿀입니다.

표가 나와도 공식만 알고있다면 꿀입니다.

가끔 보간법을 사용해야 하는 경우가 있는데 그것만 주의해주시면 됩니다.





[구름 베어링]



1. 호칭번호 (11년1회, 건설12년3회, 13년2회, 15년4회)

구름베어링을 풀 때 제일 먼저 확인해야 할 요소입니다.

뒤에 두 글자만 확인하면 됩니다.

보통 03보다 크게 나오므로, 5를 곱한다고 기억하시면 됩니다.





2. 한계속도계수 (11년1회, 13년2회, 15년4회)

- 그냥 안지름과 회전수를 곱한 수 입니다.

- 한계속도계수와 회전수를 알려주고, 안지름을 구하라는 문제가 나옵니다.





3. 베어링수명시간 (11년1회, 11년4회, 12년1회, 건설 12년3회, ....18년2회)

- 하중계수는 문제에서 안주어지면 무시합니다.

- C는 기본 동정격 하중입니다. 뒤에 또 나오니 기억해놓아야 합니다.

- 볼 베어링이 많이 나오는데, 롤러베어링도 나옵니다. (롤러베어링 12년1회, 14년2회)





4. 등가하중+표

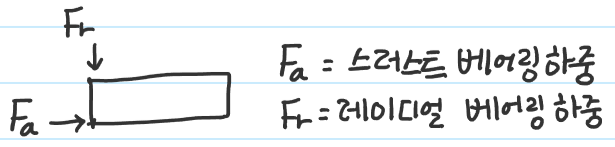

저 네모는 베어링입니다.

위에서 가해지는 하중이 Fr 레이디얼 베어링 하중이고,

아래에서 가해지는 하중이 Fa 스러스트 베어링 하중입니다.





ㄱ. 등가 레이디얼 하중 (건설11년1회, 11년4회, 12년1회, 15년2회, 16년2회, 17년1회, 18년2회)

레이디얼 하중만 나온다고 보시면 됩니다.

여기 써있는 X, V, Y는 다 계수입니다. 문제에서 주어질 때도 있고, 표를 통해 찾아야 하는 경우도 있습니다.





ㄴ. 등가 스러스트 하중

얘는 나온적이 없지만 그래도 혹시 모르니까...



ㄷ. 평균등가하중 (18년2회)

얘를 구하라고 하는 경우도 있습니다. 그냥 공식에 대입해줍시다.

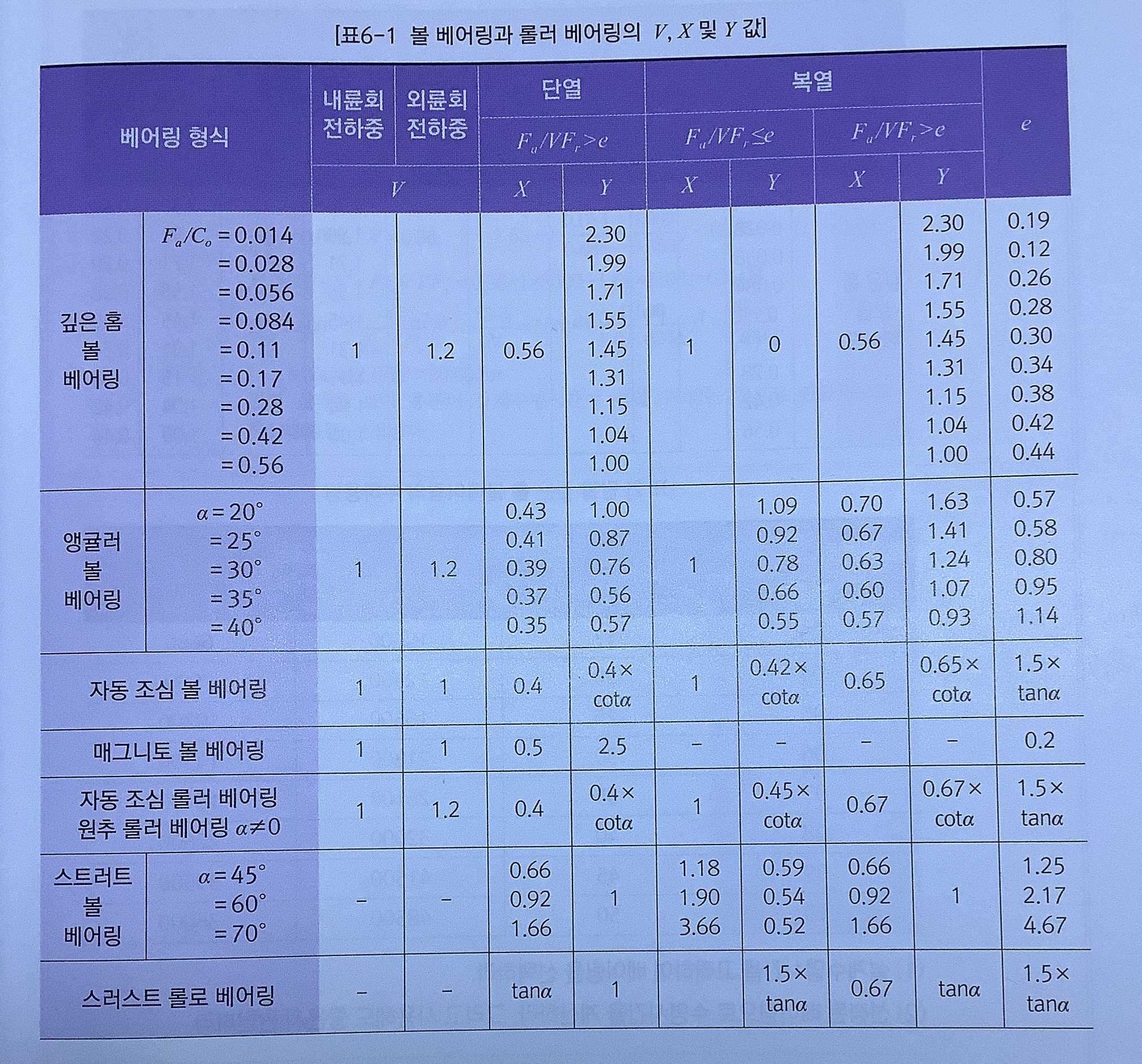

ㄹ. 표



짠

표입니다.

표를 보고 구하라고 하는 문제도 나옵니다.

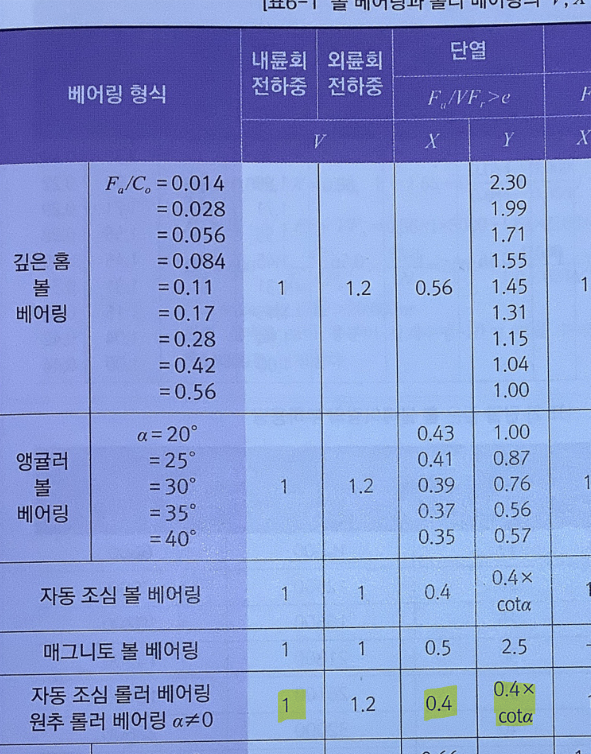

예를들어서, 내륜회전하중 자동 조심 롤러베어링 이라고 할 때,

    1. 이렇게 계수들을 구해서

    2. 등가 레이디얼 하중을 구해서

    3. 베어링 수명시간을 구하면 됩니다.





ㅁ. 보간법 (17년1회)

어렵게 나오는 경우에는 보간법으로 나옵니다.

기어를 풀 때도 보간법을 사용해야 하므로 잘 알아둡시다.



예를 들어서, 단열 깊은 홈 볼 베어링 이라고 할 때,

아까 위에서 C는 기본 동적격 하중이라고 했습니다.

여기서 C0는 기본 정적격 하중이입니다.

문제에서, 스러스트 베어링 하중, Fa와 기본 정정격 하중 C0이 주어졌을 때,

저 표에 주어진 값이 안나올 수가 있습니다.

그럴 때 정확한 값을 얻기 위해 보간법 을 사용합니다.



보간법 공식







*표 출처 : 구민사 일반기계기사 실기 필답형
